Ariane 6 - Construction du pas de tir
Les équipes Eiffage ont accompagné le CNES (Centre national d’études spatiales) et l’ESA (European Space Agency) dans la construction du pas de tir de la fusée Ariane 6. Un projet d'envergure rendu possible notamment grâce aux expertises et à la collaboration de nos métiers : Eiffage Génie Civil, Eiffage Métal, Eiffage Route, SEH Engineering et Eiffage Énergie Systèmes.
Ariane 6 : 4 métiers Eiffage mobilisés pour un projet hors normes

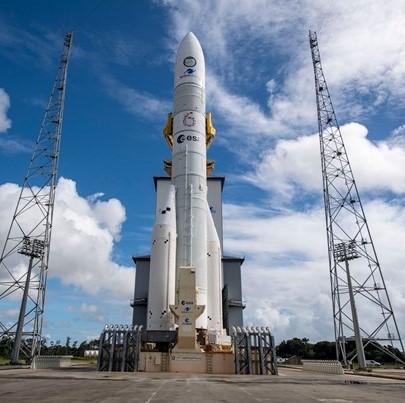

Le 9 juillet 2024, l’European Space Agency (ESA) a effectué avec succès le premier lancement de la fusée Ariane 6. Les équipes Eiffage sont fières d’avoir fait partie de l’aventure spatiale Ariane 6, dans la construction du pas de tir :
- Eiffage Génie Civil : réalisation du lot infrastructures de l’ensemble de lancement d’Ariane 6.
- Eiffage Métal : construction d’un portique mobile qui permet la verticalisation et le positionnement de la fusée sur sa table de lancement, et le hissage de sa coiffe avant le décollage.
- Eiffage Route : réalisation des voiries réseaux divers et des chaussées
- Eiffage Énergie Systèmes : réalisation des infrastructures du pas de tir : sûreté et systèmes électriques, contrôle commande, banc d’essai, atelier automatisé, éclairage de la zone de lancement.
L’ élément suivant est une vidéo Vidéo - Ariane 6 : 4 métiers Eiffage mobilisés pour un projet hors normes
Les dates clés du projet
- 2016 : Le groupement Eclair6, notamment composé de Eiffage Génie Civil, Eiffage Métal, Eiffage Route, SEH Engineering, Eiffage Énergie Systèmes, Axima et ICOP (I.CO.P. S.p.A. Societ à Benefit), emmené par Eiffage Génie Civil, se voit confier la réalisation du lot Infrastructures de l’ensemble de lancement d’Ariane 6 (ELA4) dans l’enceinte du Centre Spatial Guyanais.
- 2016 - 2021 : Les travaux battent leur plein avec la réalisation de tous les ouvrages de l’ELA4, dont le massif de lancement avec ses deux carneaux, le portique, le bâtiment d’assemblage du lanceur (BAL), le château d’eau et les mâts foudres.
- 2021 : Inauguration du pas de tir
- 9 juillet 2024 : 1er lancement d’Ariane 6
Chiffres clés
-
650 personnesmobilisées en pic d'activité
-
7 000 tonnesde charpente
-
4 métiersmobilisés
Eiffage Génie Civil : réalisation du lot infrastructures de l’ensemble de lancement d’Ariane 6
La partie Eiffage Génie Civil comprend :
- la réalisation de tous les ouvrages de l’ELA4, dont le massif de lancement avec ses deux carneaux
- le portique mobile (8 000 tonnes pour 90 mètres de haut)
- le bâtiment d’assemblage du lanceur (BAL)
- le château d’eau
- les mâts foudres
Ces travaux ont nécessité la mise en œuvre de 60 000 m³ de béton, 9 000 tonnes d’armatures, 400 000 m³ de terrassements et 8 700 tonnes de charpente métallique.
En savoir plus sur l'expertise d'Eiffage Génie Civil dans le projet Ariane 6
Eiffage Métal : construction d’un portique mobile
La construction du portique mobile de 90 m de haut, 50 m de large et de 8 000 tonnes, permet la verticalisation et le positionnement de la fusée sur sa table de lancement, le hissage de sa coiffe satellite et la mise en configuration du lanceur avant décollage.
Le périmètre d'Eiffage Métal dans le projet Ariane 6 :
- Couverture et bardage, représentant une masse de 6000 tonnes
- Système de levage sécurisé assurant la verticalisation et la mise en position du lanceur
- Systèmes mécaniques et moyens d'accès permettant de procéder aux dernières opérations de préparation (notamment connexion des boosters)
- Système de translation pour la mise en mouvement de tout le bâtiment avec 16 bogies, 128 galets motorisés et synchronisés et une translation de 140 m sur sa voie de roulement
En savoir plus sur l'expertise d'Eiffage Métal dans le projet Ariane 6
L’ élément suivant est une vidéo Vidéo - Portique mobile Ariane 6
Eiffage Énergie Systèmes : réalisation des infrastructures du pas de tir et de Soyouz (fusée) et Vega (lanceur)
Riche de plus de 50 ans d’expérience auprès de l’industrie spatiale, Eiffage Énergie Systèmes a participé à la construction de pas de tir ELA1, ELA2, ELA3, ainsi que de Soyouz (fusée) et Vega (lanceur).
Le périmètre d'Eiffage Énergie Systèmes dans le projet Ariane 6 :
- Sureté et systèmes électriques : production, distribution électrique, protection contre la foudre, protection périmétrique - vidéo, détection d'intrusion
- Contrôle commande : système informatique de contrôle des étages du lanceur, des opérations de préparation pour le lancement et de la séquence finale de lancement avec la solution logicielle Syclone, en partenariat avec GTD Systems & Software Engineering
- Banc d’essai : test et validation des différents étages du lanceur en Europe avec la même solution Syclon
- Atelier automatisé : fourniture de l'atelier automatisé 4.0 pour la production des tuyères des propulseurs à poudre d’Ariane 6 et de Vega
En savoir plus sur l'expertise d'Eiffage Energie Systèmes dans le projet Ariane 6
